Проверка целостности цепи мультиметром

Проверка целостности электрической цепи — одна из базовых операций, которую легко выполнить с помощью мультиметра. Этот процесс позволяет убедиться, что проводники, выключатели, предохранители или другие элементы цепи не повреждены, не разорваны и обеспечивают надёжный контакт. Особенно важно проводить такие проверки при поиске неисправностей в электропроводке, ремонте бытовой техники или установке новых устройств. Использование мультиметра в режиме прозвонки даёт возможность быстро выявить обрыв цепи, короткое замыкание или неправильное соединение, что делает инструмент незаменимым помощником не только для профессионалов, но и для домашних мастеров.

Основные методы

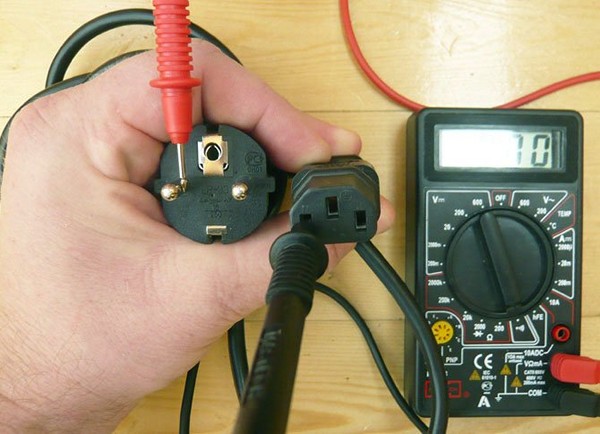

Проверка целостности цепи мультиметром обычно проводится в режиме прозвонки (обозначается значком звуковой волны или диодом). В этом режиме прибор подаёт небольшой ток на щупы и реагирует на сопротивление: если оно близко к нулю, издаётся звуковой сигнал. Это означает, что цепь не разорвана и электрический ток может беспрепятственно проходить. Такой способ особенно удобен при проверке проводов, кабелей и соединений, поскольку не требует визуального контроля за дисплеем — звук сигнализирует о наличии контакта.

Ещё один метод — измерение сопротивления. В отличие от прозвонки, этот способ позволяет получить более точные значения в омах. Если сопротивление близко к нулю, цепь целая; если показывает бесконечность или большое значение — в цепи обрыв. Этот метод особенно полезен, если нужно проверить целостность компонента, но без использования звуковой индикации.

При работе с предохранителями, выключателями или печатными платами можно использовать оба метода в зависимости от ситуации. Для быстрой проверки — прозвонка, для более точной диагностики — режим измерения сопротивления. Важно перед этим обесточить проверяемую цепь, иначе можно повредить мультиметр и получить некорректные данные.

Практические советы

Перед началом проверки всегда убедитесь, что цепь обесточена. Это не только защитит ваш мультиметр от повреждения, но и обеспечит вашу личную безопасность. Никогда не прозванивайте проводку или компоненты под напряжением — для этих целей существуют другие режимы измерения. Также стоит снять все подключённые нагрузки, чтобы исключить влияние посторонних сопротивлений на результаты.

Если вы работаете с розетками, выключателями или распределительными коробками, предварительно обозначьте тестируемые провода. Это упростит понимание, какие именно участки проверяются, особенно в старых схемах без маркировки. Кроме того, избегайте касания руками оголённых проводов даже при отключенном питании — инерционное напряжение и остаточный заряд могут сохраняться в некоторых компонентах.

Для удобства используйте зажимы «крокодил» или игольчатые щупы, особенно при работе с мелкими или труднодоступными участками схем. Это поможет зафиксировать щупы и освободить руки. Также полезно иметь под рукой запасной комплект щупов — со временем они изнашиваются, особенно если вы часто работаете в агрессивной среде или на открытом воздухе.

Наконец, не забывайте о регулярной калибровке и проверке самого мультиметра. Если прибор начинает показывать нестабильные или явно неверные значения, возможно, пришло время заменить батарейку или отправить устройство в сервис. Точность измерений — залог надёжной диагностики, особенно если вы работаете с дорогостоящей техникой или в ответственных проектах.

Частые ошибки

Одной из самых распространённых ошибок при проверке целостности цепи мультиметром является попытка измерять сопротивление или прозванивать цепь при включённом питании. Это не только может привести к повреждению мультиметра, но и к неправильным показаниям, а также представляет опасность для пользователя. Перед началом работы всегда нужно полностью отключать питание и разряжать конденсаторы в цепи.

Вторая типичная ошибка — неправильное подключение щупов мультиметра. Если щупы случайно замкнуты между собой или подключены к разным точкам без учёта схемы, прибор покажет короткое замыкание или обрыв, хотя на самом деле цепь может быть исправной. Поэтому важно чётко понимать, какие участки вы проверяете, и следовать схемам электропроводки.

Также часто забывают про качество и состояние самих щупов. Изношенные, загрязнённые или повреждённые провода и наконечники могут приводить к нестабильным показаниям и ошибкам в диагностике. Рекомендуется регулярно осматривать и при необходимости заменять щупы, а также использовать специальные зажимы для надёжного контакта с тестируемыми элементами. Это существенно повысит точность и безопасность работы.

Что делать при разрыве цепи

При обнаружении разрыва цепи с помощью мультиметра важно сначала определить точное место повреждения. Для этого следует последовательно проверять отдельные участки проводки, начиная от источника питания и двигаясь по направлению к нагрузке. Такая поэтапная диагностика поможет локализовать обрыв и избежать ненужных демонтажей.

После выявления повреждённого участка необходимо обесточить цепь и подготовить место для ремонта. Часто разрыв происходит из-за механических повреждений, коррозии или износа изоляции. В зависимости от характера повреждения можно либо заменить проблемный провод полностью, либо выполнить его качественное соединение с помощью пайки или специальных клемм.

Очень важно использовать правильные материалы для ремонта. При замене проводов рекомендуется применять провода с теми же характеристиками по сечению и изоляции, чтобы избежать перегрева и других проблем. Кроме того, следует обеспечить надёжную изоляцию соединений, используя термоусадочные трубки или изоляционную ленту.

После завершения ремонта и восстановления цепи нужно проверить исправность всего участка мультиметром и при включённом питании убедиться в стабильной работе. Если всё в порядке, можно вернуть в эксплуатацию оборудование, не забывая о регулярных проверках, чтобы своевременно выявлять возможные повреждения.
