Измерение сопротивления нагрузки в электросети

Измерение сопротивления нагрузки в электросети — важная процедура, позволяющая оценить характеристики подключённых потребителей и общее состояние электрической цепи. Знание точного сопротивления помогает определить уровень потребляемой мощности, выявить перегрузки и возможные неисправности в сети. Это особенно актуально при проектировании, модернизации и диагностике систем электроснабжения как в быту, так и в промышленности. Корректное измерение сопротивления способствует надёжной и безопасной работе всей электроустановки.

Основные методы

Существует несколько методов измерения сопротивления нагрузки в электросети, каждый из которых применяется в зависимости от условий и требуемой точности. Один из наиболее простых и распространённых — метод прямого измерения с помощью мультиметра. В этом случае нагрузка должна быть отключена от источника питания, а измерения проводятся на обесточенной цепи. Метод удобен для бытовых целей и позволяет быстро получить базовое представление о сопротивлении устройства или участка цепи.

В более сложных случаях используется метод косвенного измерения — через расчёт сопротивления по закону Ома. Для этого измеряются ток и напряжение на работающей нагрузке, после чего сопротивление вычисляется по формуле. Такой подход позволяет анализировать сопротивление в реальных условиях эксплуатации, особенно когда невозможно отключить питание или демонтировать оборудование.

Также применяется импульсный метод, особенно актуальный в промышленности или при тестировании кабельных линий. Он основан на подаче короткого электрического импульса и анализе его отражения от нагрузки. Это позволяет не только измерить сопротивление, но и определить наличие повреждений или неоднородностей в цепи. Выбор метода зависит от целей измерения, доступного оборудования и требований к точности результатов.

Необходимое оборудование

Для измерения сопротивления нагрузки в зависимости от ситуации может использоваться как простое, так и специализированное оборудование. В бытовых условиях чаще всего применяют цифровые мультиметры. Эти компактные приборы позволяют быстро измерить сопротивление, напряжение и ток, обеспечивая базовую диагностику состояния нагрузки. Современные модели мультиметров оснащены автоматическим выбором диапазонов и защитой от перегрузок, что делает их удобными и безопасными в использовании.

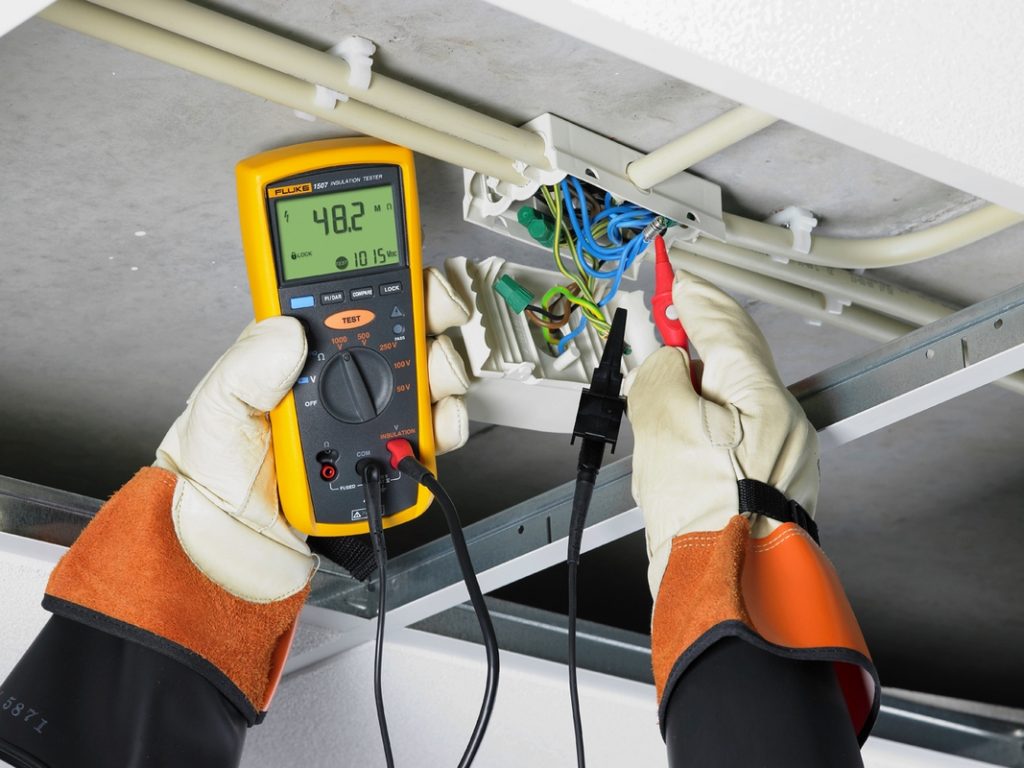

В профессиональной практике, особенно на промышленных объектах, применяются более точные и функциональные приборы — мегаомметры и миллиомметры. Мегаомметры используются для измерения очень высоких сопротивлений, например, изоляции, а миллиомметры — для низкоомных цепей, таких как обмотки трансформаторов или кабели с большой токовой нагрузкой. Эти приборы обеспечивают высокую точность и стабильность измерений, а также имеют встроенные фильтры и компенсацию внешних помех.

Для непрерывного мониторинга и анализа параметров нагрузки могут использоваться анализаторы качества электроэнергии. Они фиксируют не только сопротивление, но и ток, напряжение, мощность, коэффициент мощности и даже наличие гармоник. Такие системы особенно актуальны на объектах с высокой плотностью оборудования, где важно не только измерить сопротивление, но и отслеживать динамику изменений в реальном времени.

Дополнительно в некоторых случаях применяются токовые клещи с функцией измерения сопротивления, а также лабораторные измерительные стенды. Они позволяют проводить комплексные испытания при заданных условиях нагрузки. Правильный выбор оборудования зависит от специфики задачи, уровня доступа к сети и требований к точности, но в любом случае точные измерения возможны только при соблюдении всех правил техники безопасности.

Важность правильных показаний

Точные показания сопротивления нагрузки играют ключевую роль в обеспечении эффективной и безопасной работы электрических систем. Неверные данные могут привести к ошибкам в расчётах мощности, перегрузке кабелей, выбору неподходящего сечения проводов или недооценке нагрева оборудования. В результате повышается риск аварийных ситуаций, сокращается срок службы техники и растут затраты на ремонт и обслуживание.

Особенно критична точность измерений в промышленности и на объектах с высокими энергетическими нагрузками. Здесь малейшее отклонение от нормы может привести к значительным сбоям в производственном процессе. При правильном определении сопротивления нагрузки можно заранее выявить неисправности — например, ухудшение контакта, перегрев или повреждение изоляции, — и своевременно принять меры для их устранения.

Кроме того, корректные показания необходимы при проектировании новых сетей и модернизации старых. Инженеры используют данные сопротивления для точного подбора защитных устройств, трансформаторов и источников питания. Таким образом, достоверность измерений влияет не только на эксплуатационную надёжность, но и на экономичность всей системы, позволяя избежать избыточных расходов и оптимизировать энергопотребление.

Практические рекомендации

Перед началом измерений сопротивления нагрузки важно убедиться, что участок цепи обесточен, если используется метод прямого измерения. Это не только необходимо для точности показаний, но и критически важно для безопасности. Даже остаточное напряжение может повлиять на результат измерений или повредить прибор. Поэтому следует предварительно проверить отсутствие напряжения и разрядить конденсаторы, если они присутствуют в цепи.

Если применяется косвенный метод через измерение тока и напряжения, необходимо использовать качественные приборы, способные обеспечить точные показания. Рекомендуется проводить несколько замеров и усреднять результат, особенно если нагрузка нестабильна или колеблется. Также важно учитывать влияние температуры и сопротивления контактов, особенно при измерении низких значений — здесь даже небольшое отклонение может искажать итоговые данные.

При использовании мегаомметров и других профессиональных приборов следует строго соблюдать инструкции производителя, особенно в части подготовки объекта измерения. Изоляция должна быть сухой, чистой и без следов загрязнений, поскольку влага и пыль могут существенно исказить показания. Работы с высоким напряжением требуют особой осторожности и допускаются только квалифицированным персоналом.

Регулярное техническое обслуживание и калибровка измерительного оборудования также играют важную роль. Неточные или устаревшие приборы могут давать ошибочные результаты, что приведёт к неправильной диагностике или проектированию. Поэтому в практической работе важно не только правильно измерить сопротивление, но и обеспечить надёжность самих измерений на всех этапах.
