Измерение сопротивления изоляции проводов

Измерение сопротивления изоляции проводов — важная процедура, позволяющая оценить состояние электропроводки и предотвратить возможные аварии. С течением времени изоляционный слой может терять свои защитные свойства, что увеличивает риск утечки тока, короткого замыкания и даже пожара. Тестирование сопротивления изоляции помогает своевременно выявить дефекты и принять меры по их устранению. Эта процедура особенно актуальна при приёмке новых электросетей, в ходе планового обслуживания или после проведения ремонтных работ.

Зачем это нужно

Измерение сопротивления изоляции позволяет определить степень целостности и надежности изоляционного слоя проводов. Это особенно важно в условиях старой или скрытой проводки, где визуально оценить состояние невозможно. Если сопротивление ниже нормы, это может означать микроповреждения, загрязнение или увлажнение изоляции, что повышает риск утечки тока.

Такие утечки могут не только привести к срабатыванию защитных автоматов, но и стать причиной серьёзных аварий — от перегрева проводов до возникновения пожара. Особенно опасно снижение сопротивления в сетях с повышенной нагрузкой, где изоляция и без того работает на пределе. Именно поэтому регулярные проверки — залог безопасной и стабильной эксплуатации электроустановок.

Кроме того, измерения необходимы при вводе новых объектов в эксплуатацию, в рамках технического обслуживания или при продаже недвижимости. Это требование нередко включается в акты проверки электросетей, особенно в промышленных и общественных зданиях. Таким образом, тестирование изоляции — не просто профилактика, а важная часть ответственного подхода к электробезопасности.

Используемое оборудование

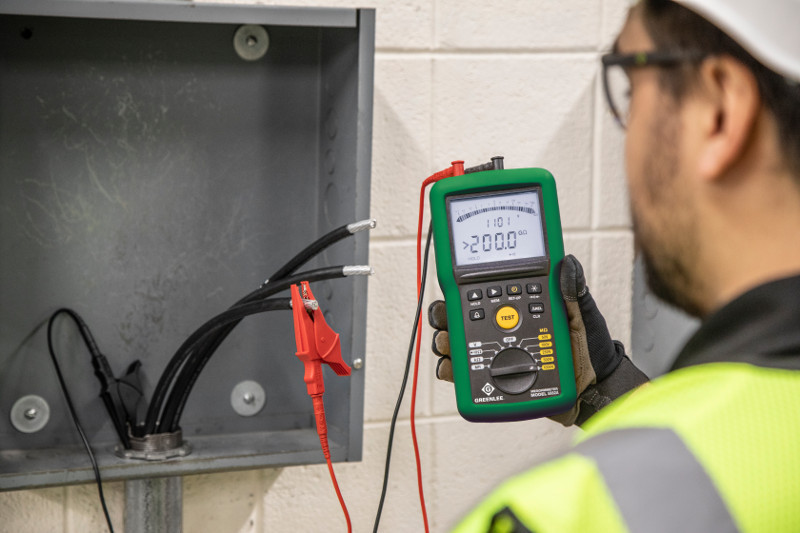

Для измерения сопротивления изоляции применяют специальные приборы — мегаомметры, также известные как измерители сопротивления изоляции. Эти устройства создают высокое напряжение (обычно от 250 до 1000 В, а в промышленности — до 5000 В) и позволяют оценить, насколько эффективно изоляционный материал препятствует прохождению тока. Современные модели оснащены цифровыми экранами, автоматическим выбором диапазона и функцией фиксации результатов.

В бытовых условиях нередко используют комбинированные мультиметры с функцией измерения изоляции, хотя они уступают специализированным приборам по точности и диапазону рабочих напряжений. Важно помнить, что применение обычного мультиметра для оценки изоляции не даёт корректных данных, поскольку он работает на низких напряжениях и не выявляет критичных утечек.

В профессиональной среде используют более продвинутые модели с возможностью сохранения результатов, передачи данных на компьютер и автоматической генерацией отчётов. Такие приборы применяются при пуско-наладочных работах, проверке силовых кабелей, трансформаторов, двигателей и электрощитового оборудования. Они обеспечивают высокую точность и соответствие нормативным требованиям.

Дополнительными аксессуарами для измерений могут быть крокодилы, игольчатые щупы, удлинители проводов, а также изолирующие перчатки и диэлектрические коврики — всё для безопасности при работе с высоким напряжением. Приборы должны регулярно проходить поверку и калибровку, чтобы сохранять точность измерений, особенно в ответственных проектах.

Техника безопасности

При измерении сопротивления изоляции важно соблюдать строгие правила безопасности, так как приборы работают с высоким напряжением. Перед началом работ следует полностью отключить электрооборудование от сети и убедиться в отсутствии остаточного напряжения. Для этого рекомендуется использовать индикатор напряжения или мультиметр. Также важно снять все перемычки, отключить потребители и разрядить конденсаторы, если они имеются в цепи.

Работы должны выполняться только в исправных защитных средствах: диэлектрических перчатках, обуви и на изолирующем коврике. При подключении щупов мегаомметра запрещается прикасаться к токоведущим частям. Рядом не должно быть воды, сырости или токопроводящих предметов. Приборы должны находиться в технически исправном состоянии, с целыми проводами и без повреждённых изоляций. Использование неисправного оборудования может привести к поражению током.

После завершения измерений необходимо разрядить тестируемую цепь, поскольку на изоляции может сохраняться остаточный заряд. Для этого предусмотрена функция автоматической разрядки в некоторых приборах, либо используется специальный резистор. Нарушение этих правил может привести к поражению электрическим током или повреждению чувствительной электроники. Поэтому соблюдение техники безопасности — залог надёжности как измерений, так и здоровья оператора.

Как интерпретировать результаты

После проведения измерений сопротивления изоляции важно правильно интерпретировать полученные значения. В большинстве случаев нормальным считается сопротивление изоляции выше 1 МОм, но многое зависит от типа оборудования и норм, предусмотренных производителем или стандартами (например, ПУЭ или ГОСТ). Для бытовой электропроводки рекомендуемое значение составляет не менее 0,5 МОм, однако чем выше показатель — тем лучше состояние изоляции.

Если измеренное сопротивление значительно ниже нормы, это может свидетельствовать о старении изоляции, повышенной влажности, наличии микротрещин или повреждений. Особенно тревожны значения в десятках или сотнях кОм — в таких случаях желательно провести повторное измерение и, если результат подтвердится, начать поиск повреждённого участка. Падение сопротивления может быть временным явлением, вызванным конденсацией влаги, но также и сигналом о начале разрушения изоляции.

Важно помнить, что даже высокая величина сопротивления изоляции не гарантирует её идеального состояния, если в цепи есть места с пробоями, которые проявляют себя только под рабочей нагрузкой. Поэтому результаты интерпретируются в совокупности с визуальным осмотром и другими данными. Если же сопротивление стремится к бесконечности — это означает, что изоляция в хорошем состоянии, без утечек.

Для точного анализа результатов сравнивайте их с предыдущими измерениями, если они проводились ранее. Постепенное снижение показателей может указывать на деградацию материалов, даже если значения пока в пределах нормы. Своевременное обнаружение и правильная интерпретация отклонений — основа профилактики коротких замыканий и электрических аварий.
